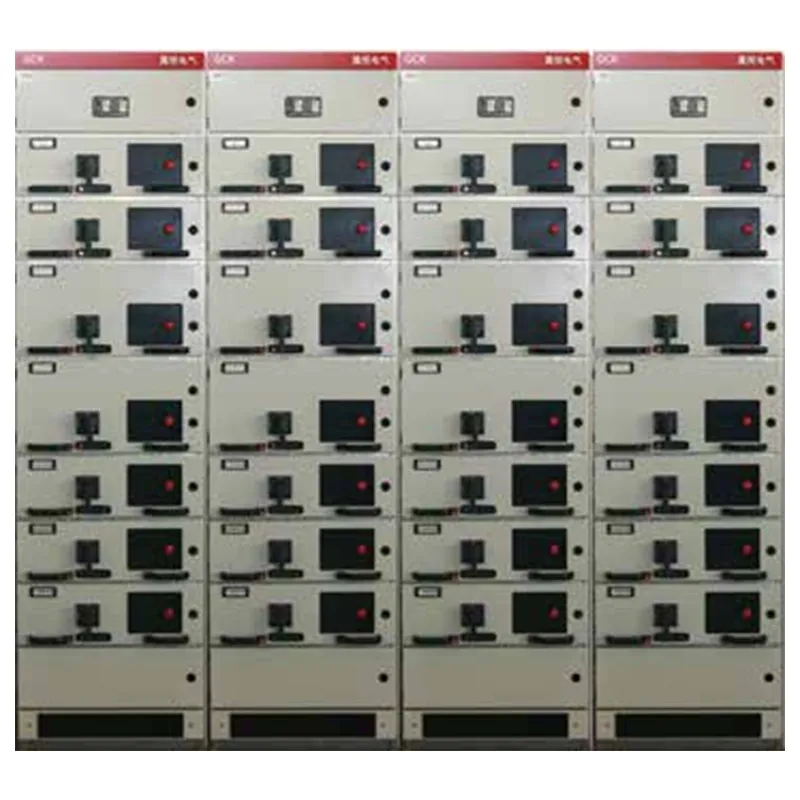

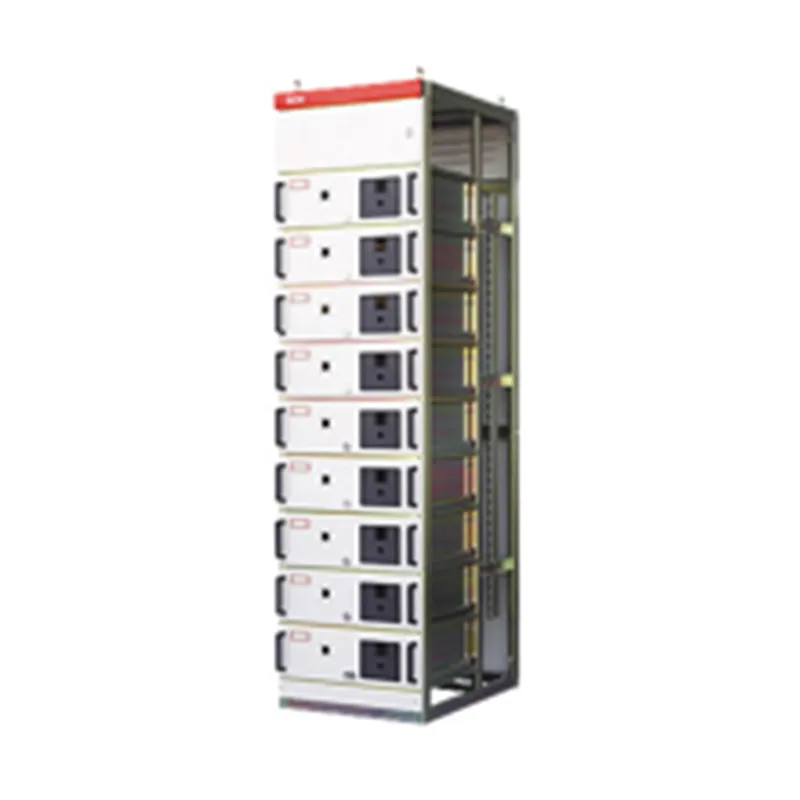

Низковольтное выдвижное распределительное устройство GCK
Шкаф распределительный низковольтный выдвижной типа GCK (далее именуемый шкаф) представляет собой новую продукцию, разработанную нашей компанией на основе освоения передовых технологий аналогичных международных продуктов.
Описание
маркер
Описание продукции
Шкаф распределительный низковольтный выдвижной типа GCK (далее именуемый шкаф) представляет собой новую продукцию, разработанную нашей компанией на основе освоения передовых технологий аналогичных международных продуктов.
Предназначен для трехфазных четырехпроводных и трехфазных пятипроводных энергетических систем трехфазного переменного тока частотой 50 Гц, 60 Гц, номинальным напряжением 660 В и номинальным током до 4000 А.
Применяется у потребителей электроэнергии и в энергосистемах на электростанциях, подстанциях, промышленных и горнодобывающих предприятиях, в зданиях, гостиницах, аэропортах, портах и других объектах для приема и распределения электроэнергии.
Особенности продукции
1. Компактная конструкция, позволяющая разместить множество функциональных модулей в ограниченном пространстве.
2. Универсальность конструкции и гибкость сборки: собирается из стального профиля типа FA с модулем 20 мм.
3. Использование стандартного модульного проектирования: может комплектоваться из стандартных модулей защиты, управления, преобразования, регулирования, измерения, индикации и других стандартных блоков. Пользователь может свободно выбирать и компоновать различные варианты каркасов и выдвижных блоков согласно потребностям.
4. Безопасность и надежность: все конструкционные элементы внутри шкафа подвергаются пассивации. Каркас шкафа и все двери.
5. Высокие технические характеристики: основные параметры достигают международного передового уровня.
6. Простота сборки и разборки: не требует специального сложного инструмента.
| Основные электрические параметры GCK | ||
| 1 | Номинальное изоляционное напряжение | AC660В, AC1000В |
| 2 | Номинальное рабочее напряжение | AC380В, AC660В |
| 3 | Номинальный ток главной шины | 1250 А, 1600 А, 2000 А, 3200 А, 4000 А |
| 4 | Номинальный ток вертикальной шины | 1000 А |
| 5 | Максимальный ток цепи питания | 2500 А |
| 6 | Максимальный ток выдвижного блока | 500 А |
| 7 | Максимальная мощность управляемого двигателя | 320 кВт |
| 8 | Пиковый ток выдержки главной шины (0,1 с) | 63 кА, 105 кА, 176 кА, 220 кА |
| 9 | Ток кратковременной выдержки главной шины (0,1 с) | 30 кА, 50 кА, 80 кА, 100 кА |
| 10 | Пиковый ток выдержки вертикальной шины (0,1 с) | 63 кА, 105 кА |
| 11 | Ток кратковременной выдержки вертикальной шины (1 с) | 30 кА, 50 кА |
| 12 | Номинальное выдерживаемое напряжение пром. частоты (1 мин) | 2500 В |
| 13 | Выдерживаемое напряжение вторичных цепей (1 мин) | 2500 В |
| 14 | Степень защиты оболочки | IP30, IP40, IP45 |
| 15 | Габаритные размеры оболочки | Ширина 600 (800, 1000) × Глубина 800 (1000) × Высота 2000 |
